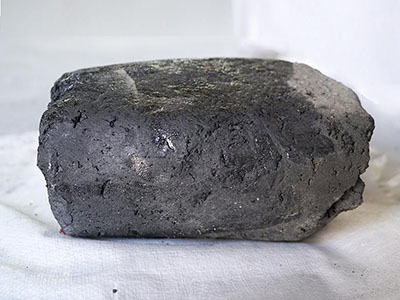

? ?無(wú)水炮泥的用途有很多，大部分鋼廠都在使用，對(duì)于無(wú)水炮泥的使用，之前我們寫過無(wú)水炮泥的使用方法，但是還是有很多人不了解無(wú)水炮泥的具體操作，小編就此問題詳細(xì)的咨詢了無(wú)水炮泥生產(chǎn)人員及現(xiàn)場(chǎng)施工的無(wú)水炮泥操作人員，總結(jié)了無(wú)水炮泥的使用說(shuō)明，便于大家更好的操作無(wú)水炮泥及如何打泥。

　　首先，使用無(wú)水炮泥要遵循以下原則：

　　1、無(wú)水炮泥可用于高爐出鐵口及渣口，還可應(yīng)用于礦熱爐鐵口。

　　2、無(wú)水炮泥分兩種：一種是正常無(wú)水炮泥，泥炮推力大于12MPa可以直接預(yù)熱使用；另一種是軟質(zhì)無(wú)水炮泥。軟質(zhì)炮泥是專為小推力的泥炮所準(zhǔn)備的。

　　3、正常無(wú)水炮泥在使用時(shí)要適當(dāng)加熱預(yù)熱，而軟質(zhì)無(wú)水炮泥無(wú)需加熱預(yù)熱。

　　4、無(wú)水炮泥的整個(gè)使用過程應(yīng)在無(wú)水環(huán)境下。

　　其次，無(wú)水炮泥的使用操作：

　　1、正常無(wú)水炮泥要提前2個(gè)小時(shí)放在鐵口、渣口兩側(cè)的爐殼上進(jìn)行烘烤預(yù)熱，確保裝炮前能達(dá)到50℃--100℃，70℃左右Z好。

　　2、每次開口前將無(wú)水炮泥裝入泥炮內(nèi)，原則是裝滿為止。

　　3、開口正常出鐵、渣后將裝有炮泥的泥炮前端500mm長(zhǎng)位移至鐵、渣流口上方（距離500mm左右）進(jìn)行自然烘烤5分鐘左右，然后稍微擠出切平后待用。

　　4、堵口時(shí)，應(yīng)全部將炮泥打入，頂炮時(shí)間15分鐘左右，可以在鐵、渣口周圍稍微噴水冷卻降溫。

　　5、退炮后應(yīng)立即退回，泥炮活塞后裝入軟質(zhì)炮泥20公斤，并擠出泥炮內(nèi)剩余的炮泥后，確認(rèn)待用。

　　6、下次再裝入預(yù)熱好的炮泥時(shí)，將泥炮前部軟質(zhì)的無(wú)水炮泥擠出即可。軟質(zhì)炮泥可重復(fù)使用。每次操作請(qǐng)仔細(xì)掌握無(wú)水炮泥在泥炮內(nèi)的殘留量，越少越好（因?yàn)檐涃|(zhì)炮泥不能作為鐵渣口正常炮泥使用）。

　　7、每次操作時(shí)，請(qǐng)檢查炮頭結(jié)焦情況，如果發(fā)現(xiàn)結(jié)焦，請(qǐng)立即用鋼釬清理干凈。

　　通過以上的無(wú)水炮泥使用說(shuō)明，想必您對(duì)無(wú)水炮泥的使用有更好的了解，但是無(wú)水炮泥在使用過程中還需有一些注意事項(xiàng)，如：

　　1、正確掌握鐵、渣口上方烘烤時(shí)間，避免烘烤時(shí)間過短溫度不夠而打不動(dòng)泥。更要避免時(shí)間過長(zhǎng)造成泥炮頭部結(jié)焦而影響打泥。

　　2、出現(xiàn)鐵、渣口過淺、過深等應(yīng)采取相應(yīng)的操作辦法來(lái)緩解，以免造成其他傷害。

　　對(duì)于不了解無(wú)水炮泥來(lái)說(shuō)，在具體的操作過程中還是會(huì)出現(xiàn)各種情況，只要掌握無(wú)水炮泥的使用說(shuō)明，無(wú)水炮泥在使用過程中的問題就會(huì)迎刃而解。如您還有其他無(wú)水炮泥問題，可咨詢小編，我們有常年的現(xiàn)場(chǎng)操作經(jīng)驗(yàn)。
